熱塑性塑料是可以熔化的塑料。因此它們是可以用來激光焊接的。下面對兩種熱塑性塑料及兩種材料的可焊性原理進行詳細說明。
熱塑性塑料是可以熔化的塑料。因此它們是可以用來激光焊接的。下面對兩種熱塑性塑料及兩種材料的可焊性原理進行詳細說明。
熱塑性塑料可分為非晶態和半晶態熱塑性塑料。無定形熱塑性塑料是透明的，因?yàn)樗鼈儧]有可見的添加劑。而半晶型熱塑性塑料則肉眼看不透明或呈乳白色。原則上，同樣的熱塑性塑料可以用激光焊接在一起。但是，必須考慮到熱塑性塑料的光學特性。

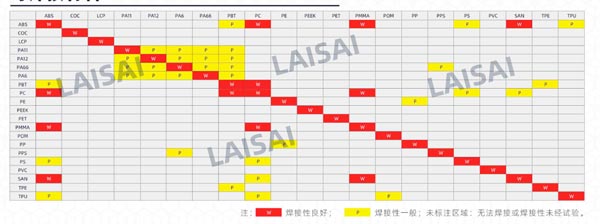

表中列出了可激光焊接的材料組合。除了這些組合外，還可以用改性的混合物來擴大光譜。
光學特性
塑料的光學特性影響著激光焊接的焊接效果。一方面，激光焊接需要-個透明的焊接伙伴。在沒有添加劑的情況下，每種熱塑性塑料對激光輻射都是透明的。但有無定形和半結晶熱塑性塑料之分。對于非晶態熱塑性塑料，即使是較厚的材料，輻射也能幾乎完美地傳輸。而對于半結晶的熱塑性塑料,輻射則在結晶處發生折射和反射。這就導致了輻射散射，而輻射散射主要取決于結晶的程度和被輻射通過的材料的厚度。
下圖為透明聚丙烯(PP)的光譜分析。波長范圍在800-1100nm之間的塑料甚至可見光范圍(400-700nm)更透明。
光學穿透深度

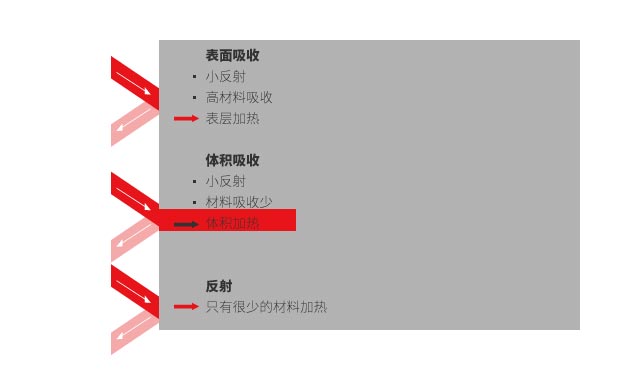

光學穿透深度是對吸收性加入物的特性的測量。它顯示了在產生熱量之前輻射穿透塑料表面的深度。理想情況下，光學穿透深度在μm范圍內，見上圖。如果吸收不夠,更容易出現體積吸收。這樣可以加熱整個材料的厚度，見中案。第三種情況是描述表面反射太大。在這種情況下，輻射根本無法穿透表面。因此，后兩種情況對這個過程相當不利。
焊接過程中產生的熱量會形成-個熱影響區，在顯微鏡下可以通過顯微鏡切片或顯微切片看到。焊縫的設計可以非常簡單的處理。說白了，焊接區的部件需要有物理接觸。但也不是那么簡單。元件應設計為激光使用。
